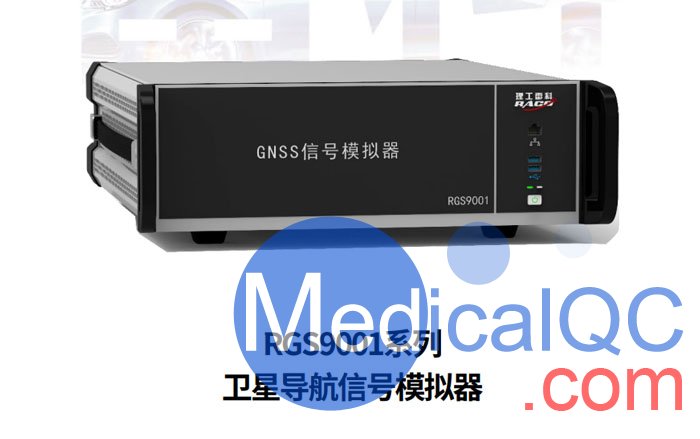

RGS 9001系列衛星導航信號模擬器詳細介紹：
RGS 9001系列 衛星導航信號模擬器是新一代全球衛星導航系統多頻點信號模擬器，可實現全頻點導航信號仿真導航系統。支持雙用戶以及干擾信號仿真。
RGS 9001系列 衛星導航信號模擬器是新一代全球衛星導航系統多頻點信號模擬器，可實現全頻點導航信號仿真包括： BDS、GPS、GLONASS、 Galileo、QZSS、NAVIC和SBAS等導航系統。支持雙用戶以及干擾信號仿真，可用于導航芯片、模塊、整機研制、生產、測試、試驗、檢定及維修保障各個環節。
產品特點:
※ 支持雙用戶仿真以及干擾仿真
※ 可對空間段、環境傳輸段、地面用戶段進行仿真，進而輸出導航信號
※ 用戶可根據需求設置參數對導航終端功能、性能以及完好性進行測試
※ 豐富的仿真模型以及具備較大的仿真動態
產品功能
※ 仿真能力
支持星座仿真
支持軌跡仿真
支持環境效應仿真
支持組合導航仿真
支持RTK仿真
支持天線仿真建模
支持異常仿真
支持雙用戶仿真
支持干擾仿真
※ 參數設置功能
仿真時間設置
仿真功率設置
衛星軌道設置
環境效應參數設置
軌跡參數設置
※ 數據存儲及狀態展示
支持仿真數據導出功能
支持仿真實時狀態顯示
※ 測試模式
具備自動化測試功能
遠程控制功能
有線測試
無線測試
工作原理
衛星導航信號模擬器可設置雙用戶仿真依據仿真時間、用戶軌跡數據、衛星軌跡數據產生導航信號，將導航信號輸出給接收機，接收機可輸出測試數據。通過比對衛星導航信號模擬器理論數據與接收機測試數據進而可實現對接收機的性能評估。
技術參數
|
RGS 9001系列 技術參數 |
|
星座、頻點模擬能力: |
|
BDS |
B1I 、B1C、B2l、B2a、B2b、B3l |
RGS 9001-BDS-N頻點選件 |
|
GPS |
L1C/A 、L1C 、L1P 、L2C 、L2P 、L5 |
RGS 9001-GPS-N頻點選件 |
|
GLONASS |
L1C/A 、L2C/A 、L3OC |
RGS 9001-GLO-N頻點選件 |
|
Galileo |
E1 、E5a 、E5b |
RGS 9001-GAL-N頻點選件 |
|
QZSS |
L1C/A 、L2 、L5 |
RGS 9001-MIX-N頻點選件 |
|
NAVIC |
L5 |
|
SBAS |
BDSBAS 、WAAS 、EGNOS |
RGS 9001-SBAS-N頻點選件 |
|
通道數 |
最大512通道 |
RGS 9001_Bm基礎配置 |
|
更新率
|
1000Hz/500Hz/200Hz/100Hz（主機默認）/50Hz |
|
信號功率 |
|
功率范圍 |
-165dBm ~ -20dBm（單星） |
RGS 9001_Bm基礎配置 |
|
功率準確度 |
≤ 0.2dB |
|
信號精度 |
|
通道一致性 |
≤ 0.3ns |
RGS 9001_Bm基礎配置 |
|
信號質量 |
|
諧波功率 |
≤ -40dBc |
RGS 9001_Bm基礎配置 |
|
雜波功率 |
≤ -50dBc |
|
信號動態 |
|
仿真高程 |
≥ 8000Km |
RGS 9001_Bm基礎配置 |
|
相對速度 |
≥ 120000m/s |
|
加速度 |
≥ 8000m/s² |
|
加加速度 |
≥ 10000m/s³ |
|
軌跡仿真 |
|
靜態、低動態（車輛、飛機、艦船等）、高動態軌跡（導彈、低軌衛星等）仿真功能 |
RGS 9001_Bm基礎配置 |
|
圓周、螺旋等多種特殊軌跡仿真功能 |
|
外部輸入載體軌跡文件導入功能 |
|
通過外部接口載體軌跡實時閉環仿真功能 |
|
組合導航仿真 |
|
生成IMU誤差模型的INS輔助數據 |
RGS 9001_Bm基礎配置 |
|
RTK仿真 |
|
RTK差分、定向和姿態等測試 |
RGS 9001_RTK仿真選件 |
|
環境效應仿真 |
|
電離層、對流層、多路徑 |
RGS 9001_Bm基礎配置 |
|
天線仿真建模 |
|
天線方向圖參數設置 |
RGS 9001_Bm基礎配置 |
|
異常仿真 |
|
閏秒、偽距、功率異常 |
RGS 9001_Bm基礎配置 |
|
雙用戶仿真 |
|
同時仿真兩個用戶，且相互對立 |
RGS 9001_2U雙用戶仿真選件 |
|
支持低軌衛星仿真 |
RGS 9001_LEO低軌衛星仿真選件 |
|
干擾仿真 |
|
壓制干擾
（最大6通道）
|
1.5GHz頻段：
BDS：B1、GPS：L1、GLONASS：L1、Galileo：E1、QZSS：L1、SBAS：BDSBAS 、WAAS 、EGNOS |
RGS 9001_F1_M頻段選件 |
1.2GHz頻段：
BDS：B3、GPS：L2、GLONASS：L2、Galileo：E6、QZSS：L2 |
RGS 9001_F2_M頻段選件 |
1.1GHz頻段：
BDS：B2、GPS：L5、GLONASS：L3、Galileo：E5、QZSS：L5、NAVIC：L5、SBAS：BDSBAS 、WAAS 、EGNOS |
RGS 9001_F3_M頻段選件 |
|
欺騙干擾 |
位置、速度、時間拉偏 |
RGS 9001_CH欺騙仿真選件 |
|
仿真參數設置 |
|
仿真時間設置、 仿真功率設置、衛星軌道設置、環境效應參數設置、軌跡參數設置 |
RGS 9001_F1_M頻段選件 |
|
仿真數據導出 |
|
廣播星歷、 導航電文、 衛星運行狀態信息、 載體運動狀態信息 |
RGS 9001_F1_M頻段選件 |
|
實時狀態展示 |
|
衛星星座、編號、俯仰角、方位角、偽距、偽距率、電離層誤差、對流層誤差等信息顯示， 以及天空視圖、運動軌跡顯示 |
RGS 9001_F1_M頻段選件 |
|
自動化測試 |
|
配備自動化測試軟件可對導航終端：定位精度、測速精度、靈敏度等指標進行自動測試 |
RGS 9001_ATS, 自動化測試評估選件 |
|
遠程控制 |
|
實現遠程軟件對設備的仿真控制 |
RGS 9001_Bm基礎配置 |
|
支持有線、無線測試 |
RGS 9001_Bm基礎配置 |
|
接口 |
|
1PPS輸入接口
|
BNC*1, 3.3V LVTTL
|
RGS 9001_Bm基礎配置 |
|
1PPS輸出接口
|
BNC*1, 3.3V LVTTL
|
|
10MHz輸入接口
|
BNC*1, 7~10dbm
|
|
10MHz輸出接口
|
BNC*1, 10±0.5dbm
|
|
導航信號輸出接口
|
BNC*1
|
|
網絡接口
|
RJ45*1
|
|
VGA
|
1個
|
|
USB
|
2個
|
|
其他指標 |
|
工作電壓
|
AC 220V
|
RGS 9001_Bm基礎配置 |
|
功耗
|
300W(典型功耗)
|
|
尺寸
|
寬×高×深：488mm×221mm×549mm
|
|
重量
|
30Kg（典型重量） |
可選選件
|
RGS 9001系列 可選選件 |
|
選件
|
型號
|
功能
|
|
基礎選件 |
RGS9001_Bm
|
RGS9001產品的主機基礎配置，可搭配不同頻點選件或自動化測試軟件
|
|
頻點選件 |
RGS9001-BDS-N
|
生成BDS：B1I、B2I、B3I、B1C、B2a、B2b頻點信號
|
|
RGS9001-GPS-N
|
生成GPS：L1C/A、L1P、L1C、L2C、L2P、L5頻點信號
|
|
RGS9001-GLO-N
|
生成GLONASS：L1C/A、L2C/A、L3OC頻點信號
|
|
RGS9001-GAL-N
|
生成GALILEO：E1、E5a、E5b頻點信號
|
|
RGS9001-MIX-N
|
生成QZSS：L1 C/A 、L2 、L5頻點信號
|
|
生成NAVIC：L5頻點信號
|
|
RGS9001-SBAS-N
|
生成SBAS：BDSBAS 、WAAS 、EGNOS頻點信號
|
|
RTK功能選件 |
RGS9001-RTK
|
實現RTK 差分、定向和姿態等測試
|
|
用戶選件 |
RGS9001-2U
|
實現雙用戶測試
|
|
低軌衛星仿真選件 |
RGS9001-LEO
|
實現低軌衛星仿真
|
|
干擾仿真選件 |
RGS9001-CH
|
實現欺騙干擾測試
|
|
RGS9001_F1_M
|
實現1.5GHz頻段壓制干擾測試
|
|
RGS9001_F2_M
|
實現1.2GHz頻段壓制干擾測試
|
|
RGS9001_F3_M
|
實現1.1GHz頻段壓制干擾測試
|
|
自動化測試軟件 |
RGS9001_ATS
|
實現對RGS9001控制與被測接收機的自動評估功能
|
|
注：“N”代表頻點數量
“M”代表頻段通道數量，單臺設備最大生成6個通道
|
應用場景
※ GNSS 接收機研發、生產與測試
※ 衛星信號、導航衛星系統、導航電子對抗等研究
※ 定向/測姿導航終端研發、生產與測試
※ 汽車、通信、 衛星信號等領域?qū)Ш綔y試
