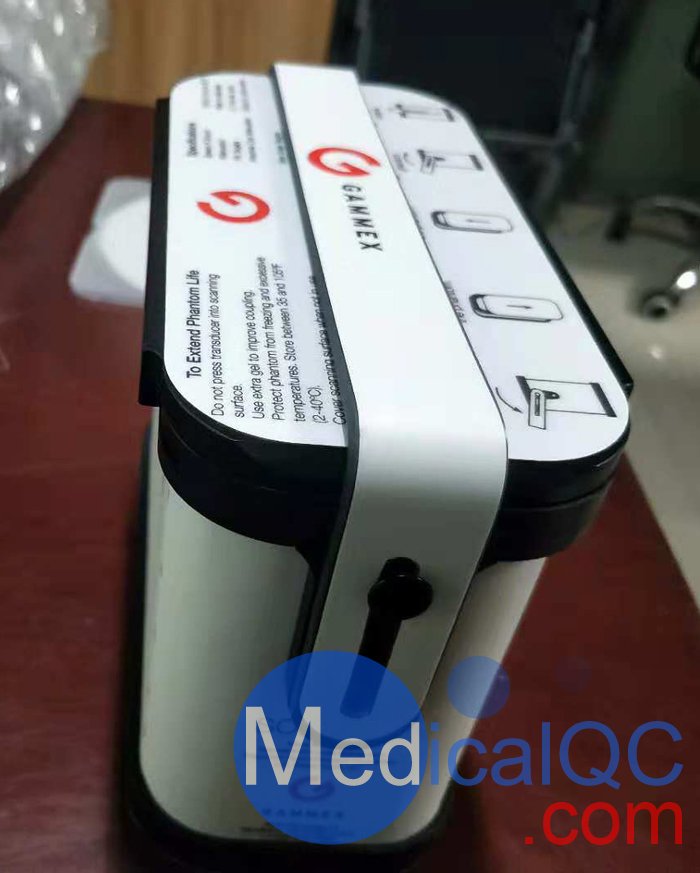

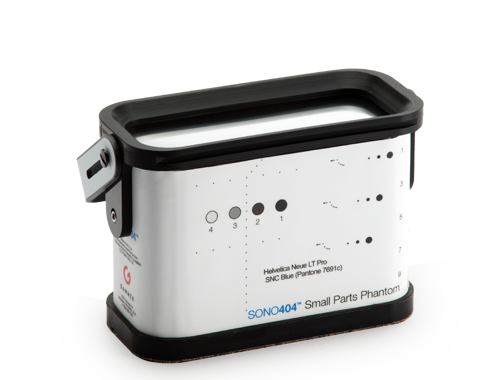

Gammex Sono404小范圍模體,Gammex Sono404超聲模體
型號：Gammex Sono404 類別： 質控模體 品牌：美國Gammex pdf資料: Gammex Sono404小范圍模體,Gammex Sono404超聲模體.pdfGammex Sono404小范圍模體,Gammex Sono404超聲質量模體
Gammex Sono404小范圍模體,Gammex Sono404超聲質量模體
在血管和心臟超聲波中提高QC測量的準確性。
對最困難的情況進行有效的測試和培訓
確保所有傳感器和系統設置均在2至18 MHZ的整個臨床頻率范圍內通過HE（高等效）Gel™專利測試
定期測試您的高頻傳感器，以確保準確的患者測量
Gammex Sono404小范圍模體,Gammex Sono404超聲質量模體今天在世界各地的乳房護理中心和超聲診斷部門使用。
他們繼續廣泛采用的原因是與超聲成像技術的發展保持同步，以測量小部件和腔內超聲系統的圖像質量。
Gammex Sono404小范圍模體,Gammex Sono404超聲質量模體：
支持符合ACR，AIUM，ESTRO和其他質量保證計劃的要求
與醫學物理學家一起設計，并包括密集的針腳目標，是測試高頻換能器的理想選擇
具有耐用可靠的HE Gel，具有近似線性響應的衰減，頻率在2到18 MHz之間
提供頻率超過8 MHz的衰減響應，以支持代表人體組織的精確軸向分辨率和穿透深度
Gammex Sono404小范圍模體,Gammex Sono404超聲質量模體
主要用于滿足血管和心臟超聲波應用的特殊需求
特點緊密間距針目標，測試高頻率傳感器的理想選擇
包括HE凝膠，可以復興，以便您的幻像可以重新驗證，以加強您的投資
支持符合ACR，AIUM，ESTRO和其他質量保證計劃的要求
| 衰減系數3： | 0.5或0.7dB / cm / MHz |
| 頻率衰減的變化1,4： |
在0.7dB / cm / MHz下0.5dB / cm / MHz f1.1的f1.08 |
| HE凝膠凝固點： | <0 ° C |
| HE凝膠熔點： | > 100 ° Ç |
| 頻率范圍2： | 2 - 18 MHz |
| 聲音的速度： | 1540米/秒 |
| 消聲囊腫： | 10個囊，直徑1，2，3和7毫米 |
| 灰度目標： | 3個目標，-6，+ 6和+12 dB， |
| 水平幾何組： | 直徑7毫米 |
| 垂直幾何目標： | 3組，在1，3.5和6厘米深 |
| 水平幾何目標： | 17針，直徑0.1毫米，深度1至9厘米，間隔5毫米 |
| 死區檢測（交叉目標）： | 12針，1毫米直徑0.1毫米，10毫米間距1厘米深5厘米 |
| 特征 | Sono404 SCG | Sono404 SC | |
|---|---|---|---|
| 組織模仿材料，獲得專利的多頻HE Gel ™： | ■ | ■ | |
| 掃描表面，專利復合膜： | ■ | ■ | |
| 統一評估： | ■ | ■ | |
| 幾何評估： | ■ | ■ | |
| 靈敏度評估： | ■ | ■ | |
| 決議評估： | ■ | ■ | |
| 滲透深度： | ■ | ■ | |
| 死區檢測： | ■ | ■ | |
| 諧波成像： | ■ | ■ | |
| 消聲囊腫： | ■ | ■ | |
| 灰度目標： | ■ |
Sono404™ Phantoms
Enhance the accuracy of your QC measurements in vascular and cardiology ultrasounds.
Efficiently test and train for the most difficult cases
Ensure all transducers and system settings are fully tested across the entire clinical frequency range from 2 to 18 MHZ with patented HE (High Equivalency) Gel™
Test your high frequency transducers routinely to ensure accurate patient measurements
Sono404 Phantoms are in use today in breast care centers and diagnostic ultrasound departments around the world.
Their continued widespread adoption is attributed to a design that keeps pace with advancing ultrasound imaging technologies for measuring image quality of small parts and intra-cavity ultrasound systems.
Sono404 Phantoms:
Support compliance with ACR, AIUM, ESTRO and other QA program requirements
Have been designed with medical physicists, and include closely spaced pin targets, ideal for testing high frequency transducers
Feature durable and reliable HE Gel, with a near-linear-response of attenuation with with frequencies between 2 and 18 MHz
Offer response of attenuation with frequencies over 8 MHz to support accurate axial resolution and penetration depth representative of human tissue
Gammex Sono模體選型表：
|
功能 |
Sono403 SCG 多功能
|
Sono410 SCG Full Contact™ |
Sono408 球形病灶 |
Sono404 SCG 微小部位 |
|
聲速 1540 m/s |
√ |
√ |
√ |
√ |
|
頻率范圍2-18 MHz |
√ |
√ |
√ |
√ |
|
專利型復合薄膜掃描表面 |
√ |
√ |
√ |
√ |
|
線 針靶 垂直 |
20mm（深2至16cm） |
1、2和4cm（深1至15cm） |
5mm（深1至9cm） |
|
|
線 針靶 水平 |
30mm（深2至12cm） |
2cm（深2cm）、4cm （深7到13cm） |
10mm（深1和5cm） |
|
|
消聲囊腫 |
直徑2、4、6、10mm |
12個標靶，直徑 1、2、4、8mm |
|
直徑1、2、4、7mm |
|
灰度(dB) |
3個標靶，直徑10mm， -6、+6 和 +12 |
6個標靶，直徑8mm，-6、+6 和 +12 |
3個標靶，直徑7mm，-6、+6 和+12 |
|
|
Full Contact™ 弧形掃描表 |
√ |
|||
|
消聲球形病灶 |
211個4mm直徑病灶，垂直間距0.5cm，水平間距0.75cm；105個2 mm直徑病灶，垂直與水平間距均0.5cm |
|||
|
可提供重新驗證報告 |
√ |
√ |
√ |
√ |
|
超越ACR和其他協會要求 |
√ |
√ |
√ |
